产品概述
通瑞ZJA双级真空封闭式滤油机是重庆通瑞过滤设备制造有限公司开发的一款绝缘油净化处理设备。该系列产品在保留ZJB系列真空滤油机全部优点的基础上，增加了罗茨真空增压系统和二次高真空抽气系统，克服了真空滤油机在真空度高时排气量下降的弱点。一次循环的处理效果相当于两台普通真空滤油机的效率。
核心特点
**双级真空系统**：设备采用大抽速率的双级真空配置，能够快速提升罐体内的真空环境，极限真空可达≤5Pa，工作真空≤35Pa。在处理过程中油温保持稳定，满足安装或检修现场对变压器本体抽真空的需求。
**高效脱水脱气**：采用复式三维立体闪蒸脱气技术，结合玻纤分子材料过滤，可快速去除油中水分、气体和杂质。设备能有效脱除变压器油中的水分、气体及乙炔、氢气、甲烷等有害成分，同时不影响油液的组分及使用性能。
**精密过滤能力**：采用双网状式过滤与高分子材料滤芯相结合的除杂技术，滤芯逐级加密，多级精密过滤，过滤精度可达≤3µm。过滤精度高、纳垢容量大、强度高、寿命长。
**一机两用**：设备既可作真空滤油机使用，也可作为独立真空源，对电力绝缘设备进行真空注油。
封闭式结构优势

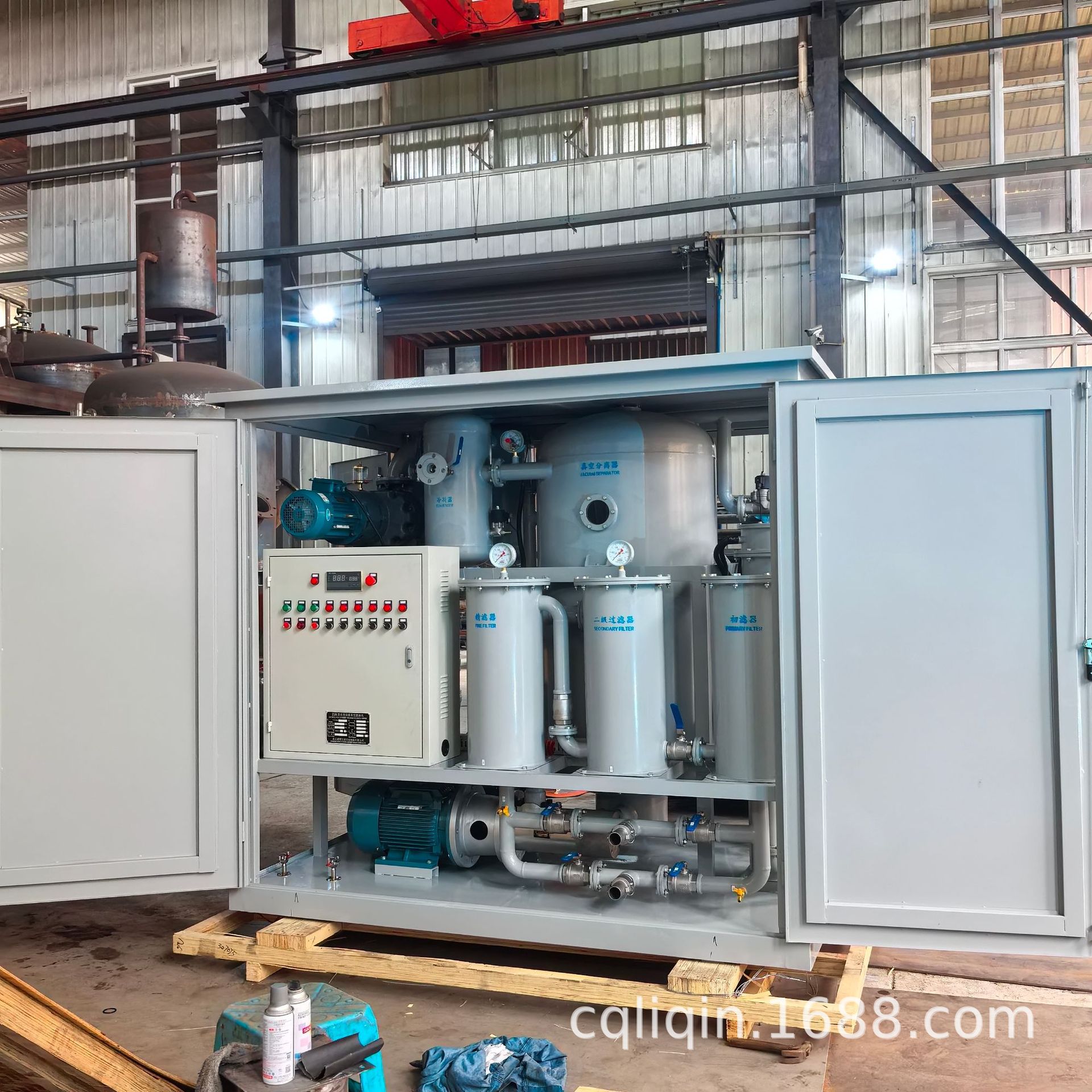

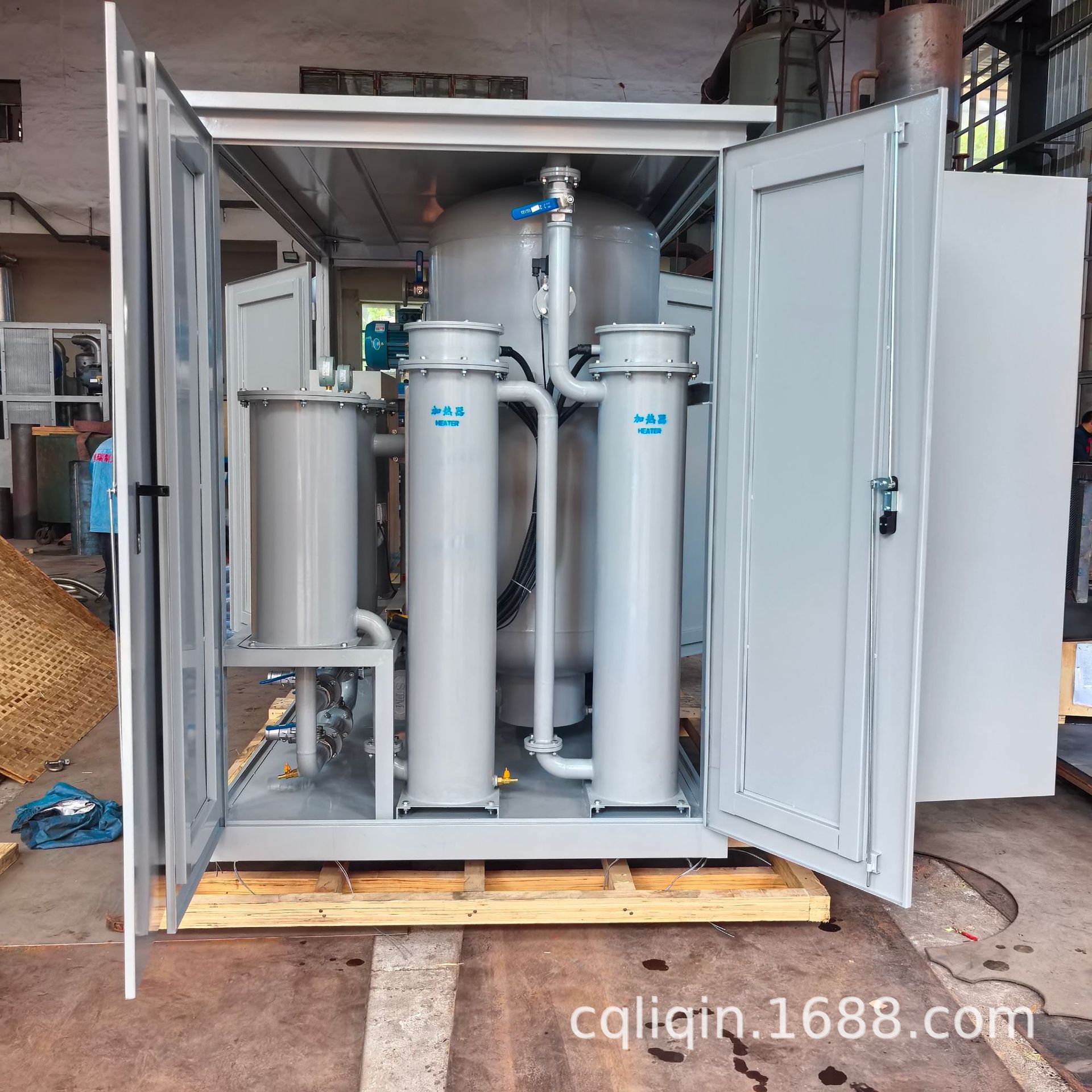

ZJA封闭式双级真空滤油机整体带有可开启式封闭外壳，四侧壁均可向上开启并能**自锁。该结构具备以下特点：
- **防水防尘**：对设备主体具有防护作用，适合户外及特殊环境使用
- **干净整洁**：全封闭式底盘结构，保证运行过程中地面无油污
- **移动便捷**：可配备拖车作为移动式设备，进行长距离野外作业
智能化控制
设备配备全自动红外线液位控制系统，可实现人机分离作业。同时具备过热保护、压力保护等联锁保护装置，可选配PLC触控屏式操作平台。排油系统、真空系统与加热系统实现连锁保护，电气联锁保护、超压过载保护，运行稳定可靠。
适用范围
ZJA双级真空封闭式滤油机广泛适用于电厂、电站、电力公司、冶金、石化、机械、交通、铁路等行业。主要用于：
- 110KV以上大型输变电设备及主变电网上大型变电站的变压器现场检修
- 新油、进口油、互感器油及变电系统电容器油和冷冻机油等油品的真空过滤与净化处理
- 变压器的真空注油及干燥
- 特别适用于海拔500米及以上地区使用
处理后绝缘油击穿电压可达≥75KV，含气量≤0.1%，含水量3～5ppm。
主要技术参数
|
设备相关参数Double Stages Vacuum oil filter Equipment parameters |
|||
|
Flow rate |
ZJAQT200(200L/min) Open type移动框架敞开式 |
ZJAQT200F(200L/min) Closed type封闭敞开型 |
|
|
Ultimate vacuum |
5～10Pa |
||
|
Vacuum degree |
-0.065～ -0.098Mpa |
||
|
Working temperature |
20～80℃ |
||
|
Lift |
≥10M |
||
|
Working pressure |
≤0.4Mpa |
||
|
db(A) |
78～85 db(A) |
||
|
Power supply |
415V/50Hz, 3 phases, 5 wires |
||
|
Heating power (Group heating) |
120kW |
||
|
Total power |
144kW |
||
|
Inlet&outlet size |
60mm |
||
|
Product Size |
2200*1500*2300mm |
2300*1600*2350mm |
|
|
Gross weight |
1200kg |
1300kg |
|
|
Filtering rate |
≥ 99.5% |
||
|
Filtering precision |
3micron |
||
|
处理后油指标oil index after circulating treatment |
|||
|
油击穿电压Breakdown voltage |
≥75 KV |
||
|
油中含气量Gas content |
≤0.1% |
||
|
过滤精度Impurity |
3µm (Without free carbon) |
||
|
机械杂质Mechanical impurities |
NO |
||
|
油中含水量Water content |
3ppm |
||
|
乙炔气体Acetylene |
0 ( Configuration selection: Standard configurations utilize a gear pump; if it is necessary to discharge acetylene gas, a screw pump should be selected.） |
||
*注：以上为参考参数，具体规格以实际产品为准。*
设备采用物理手段处理绝缘油，不改变油品化学组分，适用于对油品质量要求较高的电力设备维护场景。
